三、結構

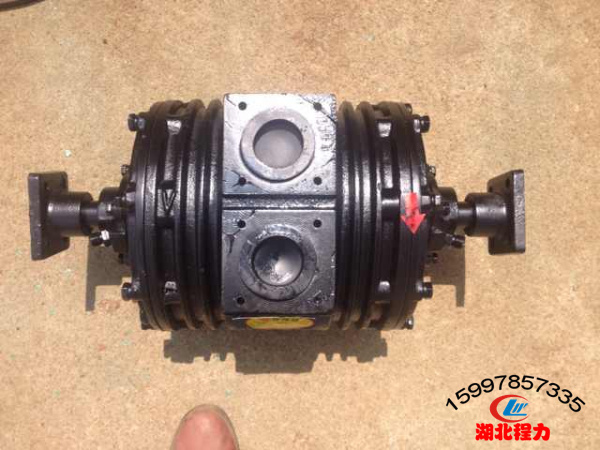

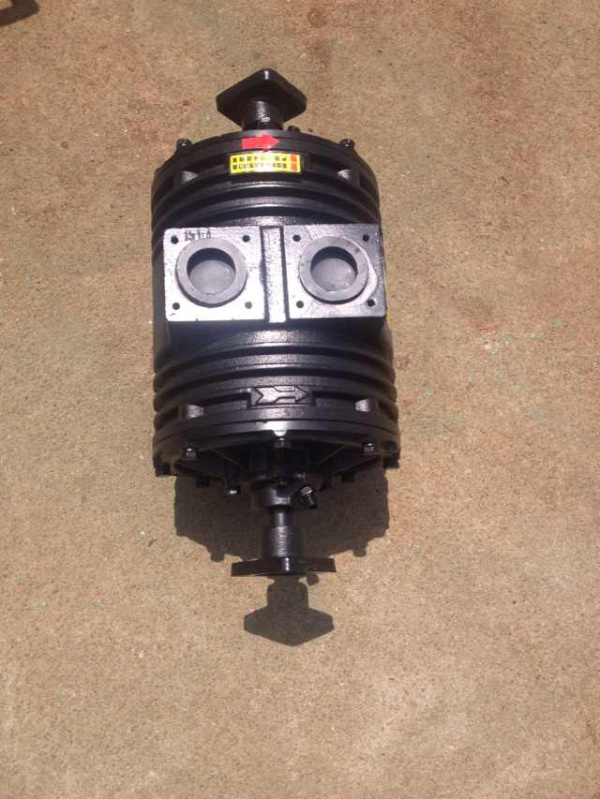

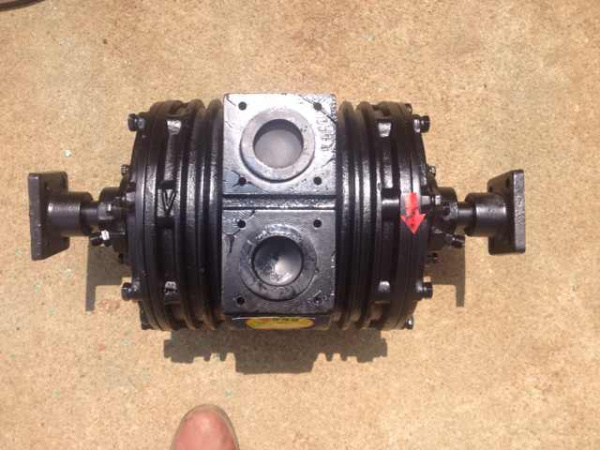

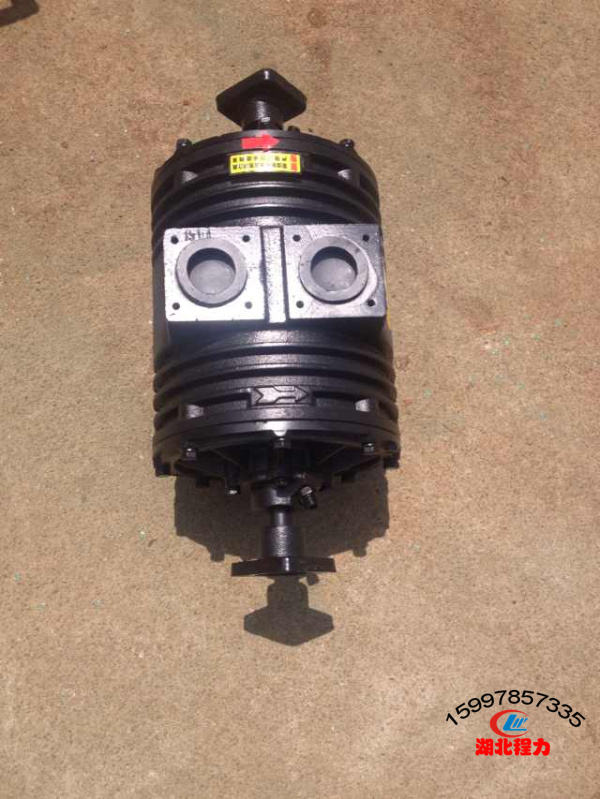

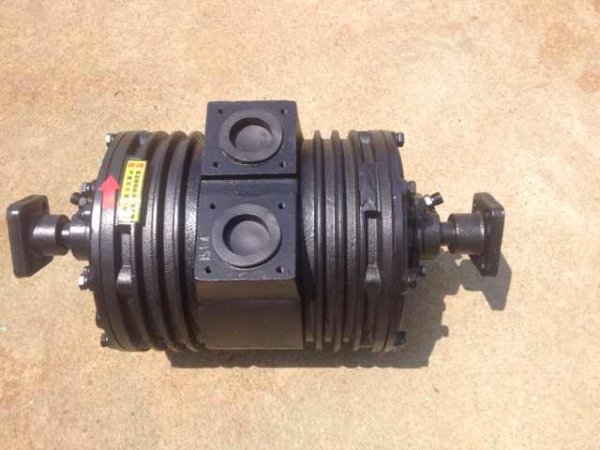

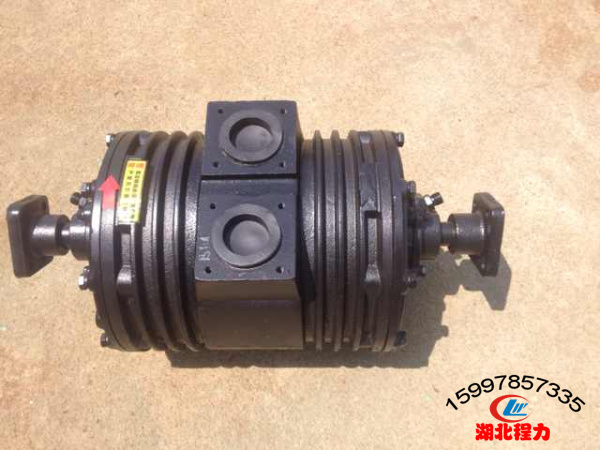

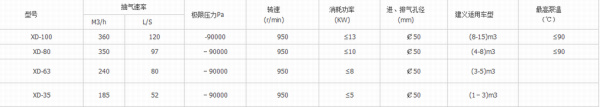

XD單級多旋片式系列真空泵主要由泵體、轉子、前后端蓋、旋片、軸承、聯軸器等零件組成，轉子中心偏置于泵體中心。
四、工作原理
當偏心轉子旋轉時，旋片在離心力的作用下緊貼著泵體內壁滑動，吸氣工作室的容積逐漸增大，被抽氣體吸入其中，直到旋片轉到吸氣結束，吸入氣體被隔離。
轉子繼續旋轉，被隔離氣體逐漸被壓縮，壓力增高，當壓力超過排氣口的壓力時，則氣體被排出泵外。這樣反復循環，將容器中的空氣抽去形成真空。
五、安裝調試
1、用合適的架子、角鐵、將泵安裝在汽車大梁內側，泵的位置高低、左右、前后，同取力器傳動軸軸心線確定，在與汽車大梁的部件不干涉的情況下盡量靠近取力器和大梁。泵軸與取力器傳動軸的連接傾斜角不得大于7oC。
2、吸氣管系統嚴禁泄漏，否則影響真空度，排氣管也應無泄漏以免真空排出，污染環境，浪費能源。
3、油氣分離器安裝位置應以其出油口高于真空泵進油接頭為宜。高寒地區或寒冷季節要換防凍潤滑油，以確保油路暢通，首次使用50小時后要更換新的潤滑油，并定進清洗。
六、維護保養
1、應經常檢查油量、油質是否正常，若已乳化則必須更換新油。
2、水氣分離器分離出來的水存放其內，應定時將其放掉，否則影響排氣。
吸污車吸糞車真空泵安裝及注意事項
1、 真空泵底面安裝在吸、排底部固定架上，泵的高低根據取力器輸出軸的軸線確定，各部件按原理及示意圖安裝。
2、 真空泵的動力由汽車變速箱取力窗口處取力器獲得，駕駛員在駕駛室內操作手柄，通過撥叉使取力器齒輪與變速箱齒輪相結合，同傳動軸帶動真空泵運轉。
3、 雙聯泵按示意圖安裝，吸氣時從四通閥至兩泵吸氣管中間接頭和兩泵油氣分離器出氣管中間接頭都應位于管道中間，避免相互干擾。
4、 油氣分離器安裝高低，應以油氣分離器出油口高于泵兩端進油接頭為宜。
注意事項
1、 安裝進往泵內先加入1000毫升清潔潤滑油，嚴禁雜質入內。
2、 在裝真空泵時一定按車型配套，并確定與泵體規定的旋轉方向一致。
3、 在使用過程中要注意油氣分離器內的潤滑油量及進油管道是否通暢，首次工作20-50小時后應更換潤滑油，并定時清洗。
4、 在作業中罐內不能裝運太滿，嚴禁真空泵進水、進異物，進水后必須及時排除泵內水并更換潤滑油，否則由此原因損壞自己負責。
5、 在寒冷季節，及高寒地區，當真空泵旋轉困難時應檢查泵內是否進水結冰，并使用防凍潤滑油，應保證潤滑油能在管道中流動，以免損壞泵體或影響真空度。
6、 在吸排作業中應嚴格按規程操作，吸污作業時應將吸入管放入污泥水中使罐內形成真空，在結束吸污作業時，應先裝吸入管拉出污泥水面，使罐內與大氣相通，以免停機后由于罐內的負壓，將油氣分離器內的潤滑油吸入罐內。在結束罐內排污前，應將四通閥手柄置于“Ø”位置，使罐內空氣與大氣相通，否則會出現排油現象。
7、 當罐體內真空度達不到要求時，首先檢查罐體、管道接頭，閥門處是否密封（特別是寒冷地區，閥門打開排液體時產生凍結造成關閉不嚴）不密封會直接影響真空度。
8、 水氣分離器不是安裝在罐體內，分離出來的水會存在分離器內，時間長后水面增多，使浮球上浮，會影響分離器排氣甚至封閉，為此工作50-100小時應打開產水閥排除積水。
9、 嚴禁調整運轉，連續工作時間不得超過15分鐘。
10、 吸糞、吸污濃度大時，必須用水沖淡，否則不能完成吸糞吸污作業。
11、真空泵不允許隨意拆裝，拆裝后由此引起的質量問題我三不負任何責任。
